汽车电路图的识读方法
识读方法：从电源总开关开始，分析主线路和分支线路。注意分层设计 ，如动力系统、车身系统分层绘制。通用识读技巧分模块识读：将电路图按功能模块划分（如电源模块 、信号模块 、执行模块） ，逐一分析 。结合实物：对照实际车辆元器件，理解电路图中的符号和连接关系 。查阅资料：借鉴车辆维修手册 ，获取元器件参数和电路图说明。
在某些电路图中 ，有两种电路，用两种粗细不同的线条来表示 。标准宽度的线（宽线）表示“DTC（故障码）可检测线” 。“DTC（故障代码）可检测电路”是ECM可以通过车载诊断检测其故障的电路。细线（细线）表示“DTC（故障码）无法检测到的线 ” 。
如果两个用电设备均通过某个继电器触点或开关触点 ，再连接到电源的正极端 ，则说明这两个用电设备电路受同一个继电器或开关控制 。
汽车电路图识读要点
识读要点：车速信号线路：车速传感器将车速信号传输给TCM。TCM控制线路：TCM根据车速信号和节气门位置信号计算换挡点，输出控制信号给换挡电磁阀 。换挡电磁阀工作线路：换挡电磁阀根据TCM信号控制液压回路 ，实现换挡 。
如果两个用电设备均通过某个继电器触点或开关触点 ，再连接到电源的正极端，则说明这两个用电设备电路受同一个继电器或开关控制。
汽车电路的基本特点是低电压、单线 、并联和负极搭铁 。当汽车电路图所要表达的汽车电路较多时 ，读者会感到电路很复杂 。如果在识读中牢记汽车电路的基本特点 ，看袜漏起来较为复杂的汽车电路就不会感到有困难。

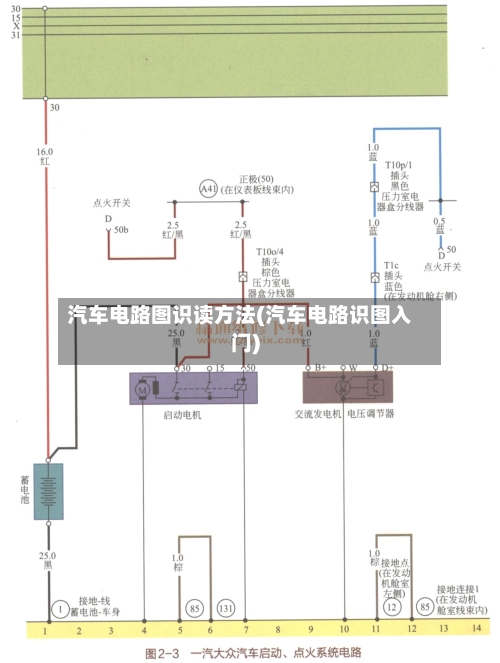

根据汽车电路的基本特点，在读图和排除故障时，应明确以下几点：汽车电气系统采用单线连接。在汽车电源中 ，发电机的电枢端子通过导线与蓄电池的正极相连 。通常汽车电路电源的正极接线是用蓄电池正极的连接线或起动机电磁开关上的电源线端子 。只有一根导线用于将电路中的每个电气设备与电源的正极相连。
汽车电路图识读方法
〖壹〗 、识读方法：从电源总开关开始 ，分析主线路和分支线路 。注意分层设计，如动力系统、车身系统分层绘制 。通用识读技巧分模块识读：将电路图按功能模块划分（如电源模块 、信号模块 、执行模块） ，逐一分析。结合实物：对照实际车辆元器件 ，理解电路图中的符号和连接关系 。查阅资料：借鉴车辆维修手册，获取元器件参数和电路图说明 。
〖贰〗、在某些电路图中 ，有两种电路 ，用两种粗细不同的线条来表示。标准宽度的线（宽线）表示“DTC（故障码）可检测线 ” 。“DTC（故障代码）可检测电路”是ECM可以通过车载诊断检测其故障的电路 。细线（细线）表示“DTC（故障码）无法检测到的线 ”。
〖叁〗 、汽车电路图中的符号和线路类型需要熟悉，例如电池符号 、电压表符号、开关符号 、熔断器符号等等 。分析整个电路图的结构 。全面分析电路图的结构 ，找出主要部分和关键电器 ，了解电器部分之间的连接方式，确定每个电器的作用。按照电路流向进行分析。从电源入手向目标引导 ， 按照电路的流向来进行电路分析 。
〖肆〗 、接线图的阅读方法 『1』了解电器原理图汽车电器原理图是汽车电器接线图的基础 。先了解电气原理 ，可以更容易理解整车电路的工作原理和特点，有助于快速阅读电气接线图。使用线束图，您可以了解连接到线束各部分的电气设备 。『2』找出汽车线束图上主要部件的位置 。主要成分标注明显 ，一般不难发现。
〖伍〗、如果两个用电设备均通过某个继电器触点或开关触点 ，再连接到电源的正极端，则说明这两个用电设备电路受同一个继电器或开关控制 。
[汽车维修]图中电路图工作原理是怎么样的?
电控单元与电源的连接电路；『2』 信号输入电路；『3』 执行器工作电路 。若该用电器电路中使用了继电器 ，则要区分主电路及控制电路。注意 ，无论主电路还是控制电路，往往都不止一条 。2．识图从用电器入手 在电路图中 ，从其他部分处入手 ，不利于掌握各电器的工作原理，而从用电器入手 ，很容易把与之相关的控制器件查找出来 。
近光灯的电路图工作原理主要涉及到电流从电源到近光灯的流动过程以及关键组件的作用。首先 ，当驾驶员打开汽车的灯光开关时，电流首先会流经车灯开关 。随后 ，电流进入大灯继电器 。大灯继电器在近光灯的控制电路中扮演着重要角色 ，其工作原理是当1-2针脚通电后产生磁力，使得3-5针脚吸附闭合，从而允许电流继续流动。
各局部电路（或子系统）相互并联且关系清晰 ，发电机与电池、各子系统之间的连接点尽量保持在原位 ，熔断器 、开关及仪表等连接方法基本与原图一致。
吉利汽车电路图的识读方法
吉利汽车电路图中常用的图形符号如下表所示：电线颜色和连接器编号 在吉利的电路图中，电线颜色有单色和双色 。单色线条颜色对比度如下表所示 。如果导线是双色导线 ，第一个字母表示导线的底色 ，第二个字母表示条纹颜色，中间用“/ ”隔开。吉利电路图中线束接插件的编号规则是以线束为基础的 。
电路图获取与维修建议官方渠道优先：电路图必须通过吉利官方渠道获取 ，第三方平台资料可能存在误差 ，导致维修失误 。同平台借鉴：可借鉴同平台车型（如银河E8）的部分模块电路，但具体参数（如电压阈值 、线束规格）需以实车为准 ，不可直接套用。
借鉴故障诊断案例优化细节通过实际故障案例（如车辆无法启动）可验证电路图的准确性：测量点：CAN-H/CAN-L对地电压（正常应为5V±0.5V）和电阻（CAN-H对地电阻正常为无穷大） 。
